拼接屏前維護支架

發布時間：：2019-05-20 15:25來源：上海申躍　　點擊次數：

液晶拼接屏前維護框架安裝說明

歡迎使用本公司的液晶拼接屏前維護拼接框架，為了讓您能正確安裝前維護拼接框架，請在安裝前詳細閱讀安裝說明。

前維護拼接框架安裝分三大步驟：

一、詳細閱讀安裝說明，準備安裝工具，檢查配件。

二、安裝框架，內部布線。

三、安裝拼接屏，平整度微調。

詳細安裝步驟

一、詳細閱讀安裝說明，準備安裝工具，檢查配件。

1、安裝前注意事項

（1）前維護拼接框架的安裝必須由從事專業工程安裝的技術人員操作。

（2）請確保安裝墻體表面平整和具有足夠的強度，能夠支撐前維護拼接框架和拼接屏的重量。

本產品需兩個以上安裝人員，請勿單人搬運和安裝，以免砸傷人或損壞產品。

2、安裝必備工具

（1）沖擊鉆，水平儀

（2）卷尺、記號筆、鐵錘、扳手、螺絲刀

3、從包裝箱內取出所有配件，并檢查配件是否完整

序號	配件名稱	規格	配件數量	用途
1	安裝說明書		1份	框架安裝說明
2	膨脹管+螺釘	D14	4套	固定框架
3	手擰螺絲	M6	12個	上下/前后調節
4	黑色扎帶	黑色	10根	整理內部線纜
5	螺栓	M8	5個	框架間連接

二、安裝框架，內部布線。

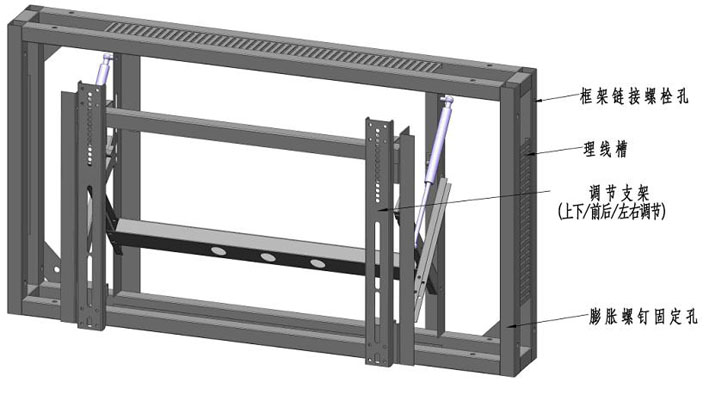

第一步：在墻面上確定好框架的安裝位置，并用記號筆做記號，用沖擊鉆在墻面上開孔，開孔深度應稍大于膨脹螺釘?shù)拈L度，然后把膨脹管打入孔內。

技巧：安裝多個框架時，應從上往下，從左往右的順序安裝。

第二步：用螺釘將框架固定在墻體上。安裝技巧：螺釘擰緊前，請使用水平儀調整好框架的整體水平度。

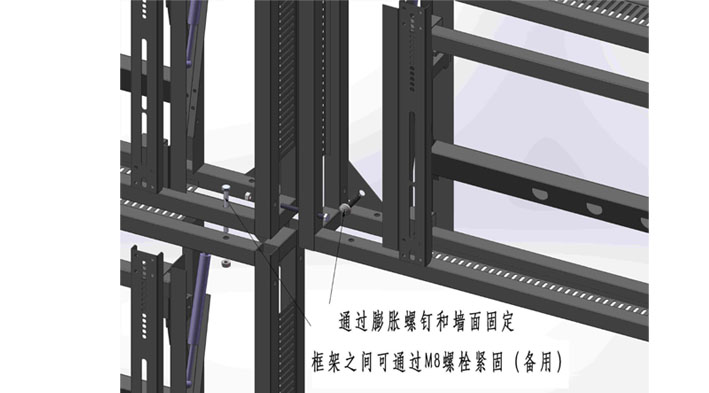

第三步：重復上述步驟，在安裝多個框架時，框架之間應保持水平和垂直度一致，拼接處緊密，縫隙均勻，平整度一致。

第四步：將所需要使用的線纜（電源線、控制線、信號線）預先步放在框架內，并通過理線槽將線纜預留布放好。

注意：當墻面不平整時可通過拼接框架間的鏈接緊固來保持整體安裝框架的水平和垂直度。

三、安裝拼接屏，平整度微調。

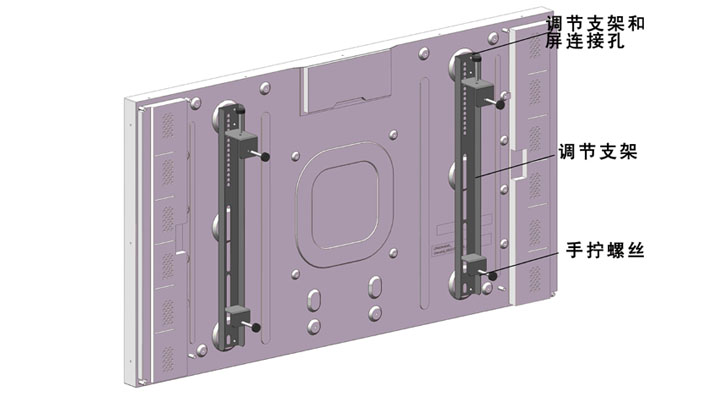

第一步：將兩跟調節掛架固定在液晶拼接屏的后蓋上。

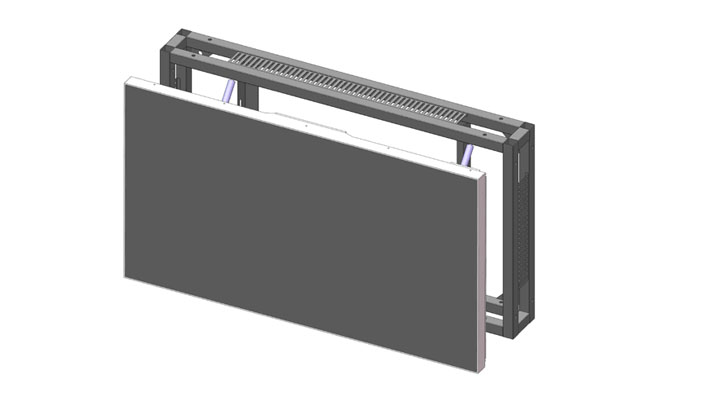

第二步：把液晶拼接屏掛到前維護框架上，并安裝調節上下/前后的手擰螺絲。

第三步：對液晶拼接屏進行平整度微調。

液晶拼接屏平整度微調技巧

微調過程中，請務必使用水平儀輔助進行微調。

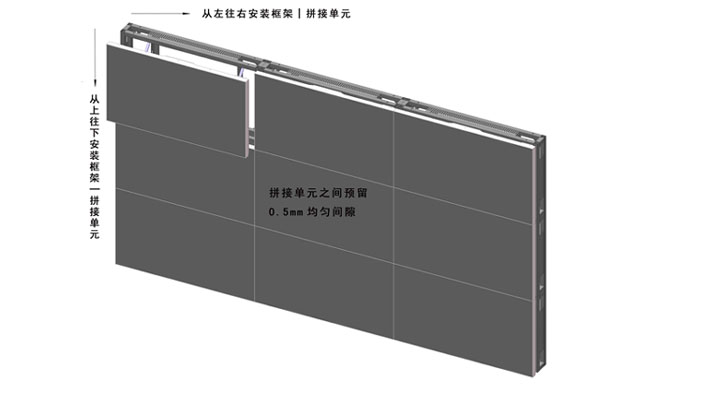

安裝第一個拼接屏?xí)r，應選擇第一行的第一個位置開始安裝，調節好第一個屏的平整度之后，以此作為參考，再安裝其余拼接屏，按從上往下，從左往右的順序進行拼接安裝，屏與屏之間均勻預留0.5mm的縫隙。

第一步：調節屏體的左右位置。通過左右移動屏體，將屏體的左右位置調整好。

第二步：調節屏體的垂直度。通過“后調節”手擰螺絲把屏體上部往后調節，用水平儀測量屏體的垂直度，將屏體的垂直度調整好。

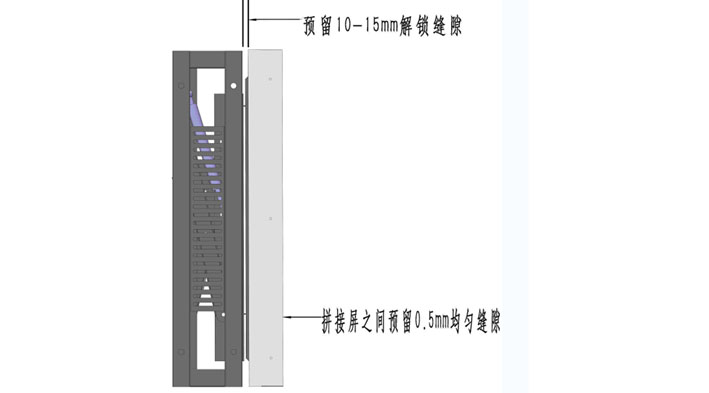

關鍵提示：調節垂直度時，可將屏體重復推入和彈出，屏體正常推入鎖住后，屏體背面與框架平面之間應預留10-15mm的縫隙，用作屏體解鎖彈出的行程。

液晶拼接屏平整度微調技巧

第三步：調節屏體的上下高度。通過“上下調節”的兩個手擰螺絲，調節屏體的上下高度，并用水平儀測量屏體的水平度。

第四步：屏體的平整度調節好之后，將屏體鎖緊。通過“后調節”和 “前調節”手擰螺絲鎖緊整個屏體。

第五步：檢查屏體的彈出和回收是否靈活，如沒問題，重復上述步驟安裝多個拼接屏。

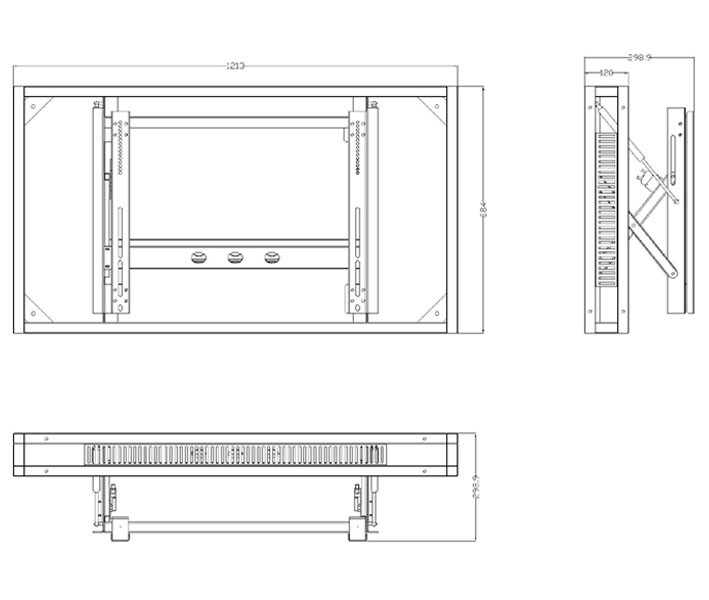

前維護拼接框架安裝示意圖
